Adaptor atau Power Supply (PSU) merupakan sebuah rangkaian yang berguna untuk mengubah tegangan AC yang tinggi menjadi DC yang rendah Adaptor merupakan sebuah alternatif pengganti dari tegangan DC. Sehingga nantinya bisa anda gunakan untuk mensupplay rangkaian elektronik. Misalnya Power Amplifier, lampu DC, Kipas DC dan lain sebagainya.
Macam macam jenis adaptor
1. Adaptor DC Converter, adalah sebuah adaptor yang dapat merubah tegangan DC yang besar menjadi tegangan DC yang kecil.
2. Adaptor Step Up dan Step Down. Adaptor Step Up adalah sebuah adaptor yang dapat merubah tegangan AC yang kecil menjadi tegangan AC yang besar.
3. Adaptor Inverter, adalah adaptor yang dapat merubah tegangan DC yang kecil menjadi tegangan AC yang besar.
4. Adaptor Power Supply, adalah adaptor yang dapat merubah tegangan AC yang besar menjadi tegangan
DC yang kecil. (dikutip dari wikipedia)
Dari beberapa penjelasan diatas dapat kita simpulkan bahwa Adaptor merupakan Alat Elektronika yang cara kerjanya adalah mengubah tegangan AC menjadi tegangan DC yang umumnya menurunkan tegangan. Namun yang kita bahas disini adalah bagaimana cara merakit Power Supplay atau adaptor CT yang memiliki tiga buah output yaitu plus, minus dan ground sehingga bisa kita gunakan untuk mencatu daya power amplifier OCL atau BTL yang dapat dengan mudah kita temukan di pasaran.
- Bahan pembuatan
- Trafo CT 5 Ampere
- Kiprox atau Dioda 6 Ampere 4 buah
- Sekring
- Kabel
- Electrolit Condensator (Elco) 6800 micro farad 50 Volt
- Saklar
- Kabel Steker
- Box
Proses Perakitan

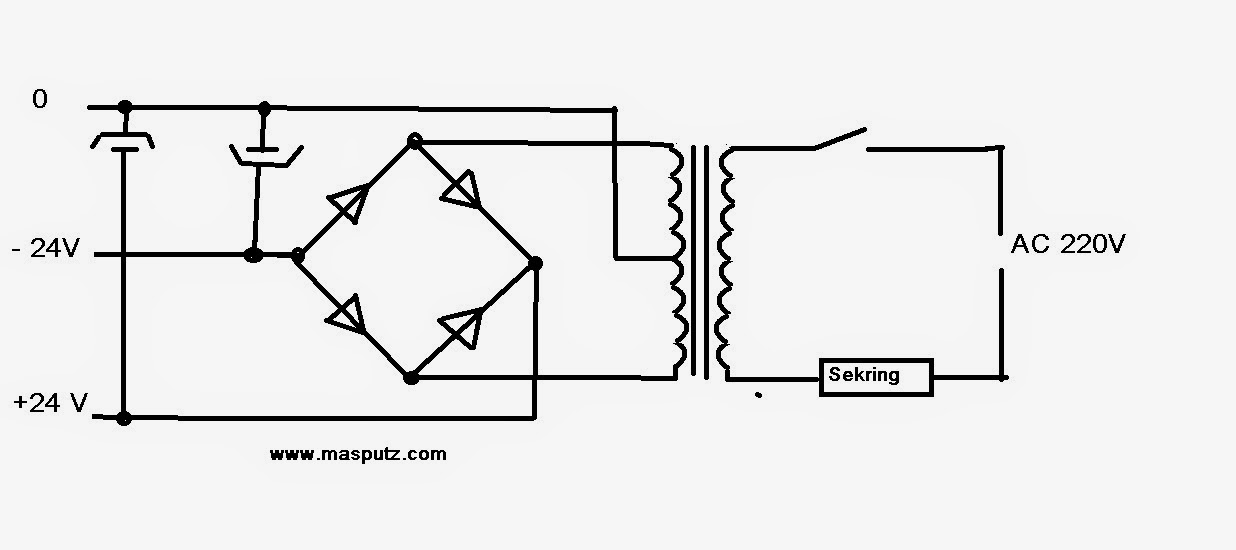

Setelah bahan sudah siap tinggal saatnya proses perakitan, untuk lebih mudahnya bisa anda lihat pada skema
rangkaian power supplay CT dibawah ini
Hubungkan masing - masing rangkaian dengan memperhatikan skema adaptor diatas. setelah itu solder dengan kuat agar tidak mudah lepas, namun lebih bagus anda menggunakan PCB (Printed Circuit Board), baik itu PCB matrix atau membuat layout sendiri agar lebih rapi dan enak dipandang mata.
Dari skema rangkaian tersebut ada 3 buah keluaran tegangan DC yaitu 0 (ground), 24V min, dan 24 plus. jadiketiga keluaran tersebutlah yang nantinya bisa kita hubungkan ke rangkaian yang membutuhkan catu daya CT.
